Descrizione

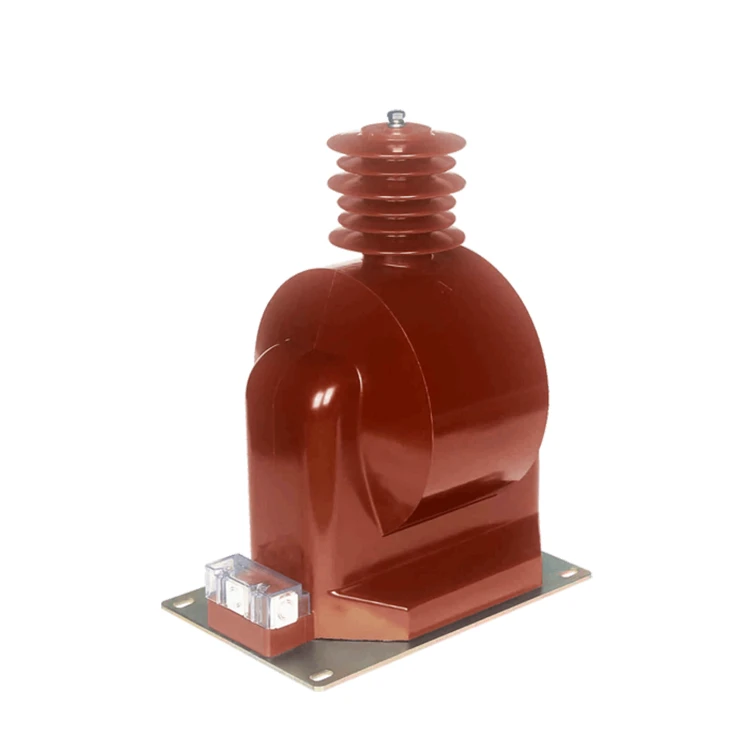

Questa serie di trasformatori di tensione sono stampati mediante fusione di resina epossidica. È una struttura a pilastri completamente chiusa. È adatto per sistemi di alimentazione domestici con una frequenza nominale di 50 HZ o 60 H e una tensione nominale di 35 KV per installazioni interne. È collegato tra fase e terra per la misurazione della potenza e la protezione del relè. La tensione di uscita dell'avvolgimento di misurazione secondario è 100/3 V e l'alimentazione può essere misurata. L'avvolgimento di tensione residua del prodotto tre in uno è collegato in un triangolo aperto. Utilizzato come protezione del suolo. Quando il trasformatore è eccitato alla tensione nominale, può sopportare un cortocircuito esterno per 1 secondo senza danni.
Caratteristica della struttura
Questo tipo di trasformatore di tensione ha una struttura a pilastri ed è completamente racchiuso con un anello in resina. Resistente allo sporco e all'umidità, è adatto anche all'utilizzo in zone tropicali. Il trasformatore di misura non necessita di particolare manutenzione e necessita solo della regolare pulizia dallo sporco superficiale. Poiché il trasformatore di misura adotta un isolamento in ghisa completamente chiuso, è di piccole dimensioni, leggero e adatto all'installazione in qualsiasi posizione e direzione. . Una scatola terminale è installata sul terminale di uscita secondario. Sulla scatola sono presenti tre fori terminali di uscita, che possono far uscire la linea secondaria da diverse direzioni. Il cablaggio è comodo, sicuro e affidabile e può prevenire il furto di elettricità.
Dati tecnici
Le prestazioni del prodotto sono conformi agli standard GB1207 e IEC60044-2
Livello di isolamento nominale 40,5/95/185KV
Frequenza nominale 50Hz o 60Hz
Classe di inquinamento: classe ll;
Fattore di potenza del carico: cos= 0.8(lag);
Del gruppo collegato al trasformatore etichettato 1/1/1-12-12, tre gruppi di collegamento del trasformatore di tensione di avvolgimento monofase per YO/YO/△-12-11 (l'avvolgimento di tensione residua è collegato al triangolo aperto);
